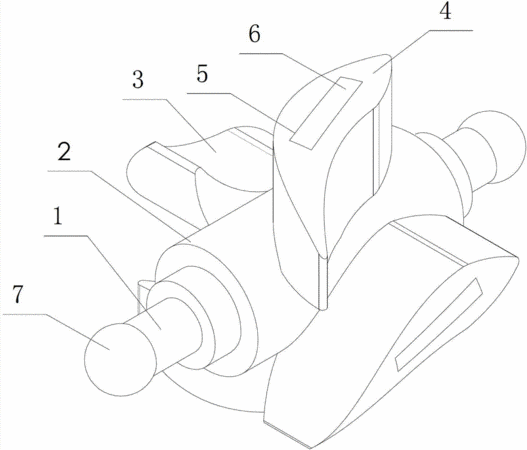

摘要:本實用新型公開了一種葉輪及具有該葉輪的四氟渦輪流量計,該葉輪包括轉軸、套設且固定在該轉軸上的安裝架、以及呈環形布局在該安裝架的側壁上的若干葉片,該轉軸兩端的軸頭均呈球冠形,且該球冠的高度大于其直徑。每個葉片背向該安裝架的一側均定義為頂端,每個葉片的頂端上均開設有收容槽,每個收容槽內收容有一個導磁件。本實用新型的優點在于:轉軸兩端的軸頭用球冠形設計保證和軸套接觸部分接觸面最小,降低葉輪能耗;通過在每個葉片的頂端上均開設有收容導磁件的收容槽,使得在不改變葉輪原有工作性能的基礎上保護導磁件,提高葉輪的整體耐腐蝕性,另外,由于導磁件收入在葉片內,降低阻力,液體通過葉輪時,葉輪能耗降低。
- 專利類型實用新型
- 申請人安徽省銳凌計量器制造有限公司;
- 發明人段宏亮;
- 地址231500 安徽省合肥市廬江縣廬城鎮合銅公路旁(工業園對面)
- 申請號CN201220706776.1
- 申請時間2012年12月19日
- 申請公布號CN203011434U
- 申請公布時間2013年06月19日
- 分類號G01F1/28(2006.01)I;
