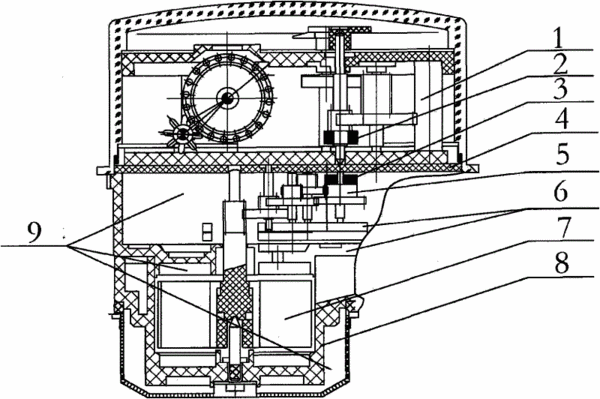

摘要：本實用新型公開了一種濕式表干裝結構，其含有葉輪盒、葉輪、齒輪固定板、齒輪、隔板、下磁鋼、上磁鋼、計數器，其特征是：齒輪含有減速齒輪和用于積算齒輪，其中，用于計量的減速齒輪部分浸泡在水中，用于積算的齒輪封閉在密封裝置里，兩者通過磁傳進行傳動。水進入葉輪盒后，帶動葉輪、減速齒輪之后再通過磁鋼進行耦合，其動力性增強，之后再通過下磁鋼，帶動隔板上面的上磁鋼，上磁鋼再帶動計數器和用于積算的齒輪。由于隔板把水和上部分的字輪完全分開，類似與干式表的結構，電路裝在隔板上面的計數器的腔體內，和水完全隔離，從根源上消除了泡水的隱患，并且能保證字輪讀數清晰。同時減速齒輪在水中，又保證了濕式表靈敏度高的特點。
- 專利類型實用新型
- 申請人河南新天科技股份有限公司;
- 發明人費戰波;袁金龍;李煊;
- 地址450001 河南省鄭州市高新技術開發區國槐街19號
- 申請號CN201020239794.4
- 申請時間2010年06月28日
- 申請公布號CN201740546U
- 申請公布時間2011年02月09日
- 分類號G01F1/28(2006.01)I;
