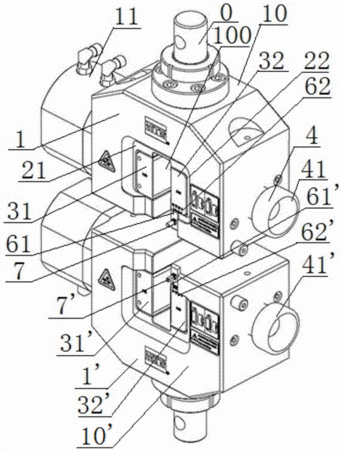

摘要:本實用新型公開了一種液壓單面平推夾具,包括夾具本體、油缸、活塞裝置,油缸安裝于夾具本體的一側;活塞裝置置于夾具本體之中,并且所述活塞裝置的底端設置于所述油缸中,夾具本體的中間部位設置凹槽;其中,還包括:第一導向槽和第二導向槽,沿著凹槽的側壁相對地開設于凹槽上;第一鉗口和第二鉗口,分別置于第一導向槽和第二導向槽之中;第一鉗口與第一導向槽相適配,第二鉗口與第二導向槽相適配;第一鉗口通過第一導向槽的底部開口與活塞裝置的頂端連接;調節裝置,貫穿第二導向槽與第二鉗口連接。本實用新型的一種液壓單面平推夾具能夠避免活塞磨損過快、減少損耗,解決傳統夾具結構復雜,成本高昂、操作困難的技術問題。
- 專利類型實用新型
- 申請人美特斯工業系統(中國)有限公司;
- 發明人羅利;塔懷剛;何乃通;肖從寅;蘭雄侯;
- 地址200233 上海市松江區春林路18號
- 申請號CN201420574007.X
- 申請時間2014年09月30日
- 申請公布號CN204064804U
- 申請公布時間2014年12月31日
- 分類號G01N3/04(2006.01)I;B25B11/00(2006.01)I;
