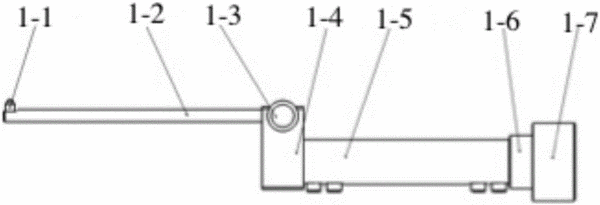

摘要：本實用新型涉及材料拉伸試驗中微變形測量技術領域，為解決現有技術不能直接準確對較輕試樣彎曲變形測量、安裝光柵尺費用較高且操作不便、測量不準等不足，提供一種全自動引伸計壓向手指。該全自動引伸計包括上臂杠桿和下臂杠桿，其中所述壓向手指活動安裝在所述下臂杠桿上；所述壓向手指從左到右包括觸頭、調節壓桿、把手、第一連接塊、連接桿和第二連接塊；其中所述第二連接塊的一端安裝在所述下臂杠桿上，另一端安裝所述連接桿；所述連接桿的另一端套接所述第一連接塊；所述第一連接塊的另一端通過所述把手滑動套接所述調節壓桿；所述調節壓桿的另一端安裝所述觸頭。本實用新型具有彎曲變形測量精準、操作方便、誤差小等有益效果。
- 專利類型實用新型
- 申請人美特斯工業系統（中國）有限公司;
- 發明人盛小金;肖叢寅;蘭雄侯;
- 地址201612 上海市松江區春林路18號
- 申請號CN201621141923.X
- 申請時間2016年10月20日
- 申請公布號CN206074360U
- 申請公布時間2017年04月05日
- 分類號G01N3/08(2006.01)I;G01N3/20(2006.01)I;G01N3/02(2006.01)I;
