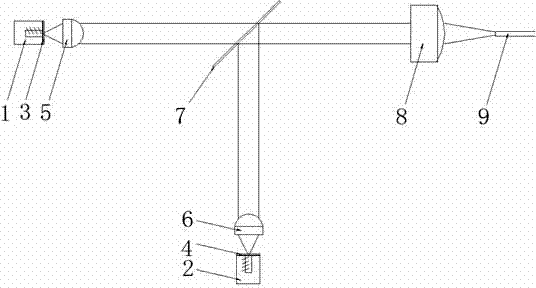

摘要：本實用新型提供了一種雙波長半導體激光光束耦合結構，第一激光器芯片和第二激光器芯片發出的波長不同的光束分別由各自前方的一個微柱透鏡和一個柱面鏡在快軸和慢軸方向進行準直后形成準平行光束，這兩束準平行光束照射在一片對第一激光器芯片發光波長透射并對第二激光器芯片發光波長反射的雙色鏡上形成共軸的合束光，合束后的光束由聚焦透鏡會聚成像到輸出光纖端面上完成耦合，該結構使激光光束在快軸和慢軸方向都得到了準直，需要會聚的光束都為準平行光束，解除了傳統技術方案中對激光器芯片安裝位置的限制，降低了激光器裝調的難度，在保證獲得最佳耦合效率的同時還增強了激光器內部結構設計的靈活性。
- 專利類型實用新型
- 申請人北京杏林睿光科技有限公司;
- 發明人周鵬磊;馬寧;劉玉鳳;周穎;陸怡思;付躍權;張揚;郭在征;姜再欣;董琳琳;
- 地址100068 北京市豐臺區角門北路8號院1號樓413
- 申請號CN201420498564.8
- 申請時間2014年09月01日
- 申請公布號CN204028412U
- 申請公布時間2014年12月17日
- 分類號G02B6/42(2006.01)I;G02B27/10(2006.01)I;
