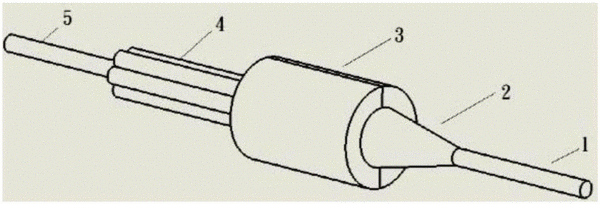

摘要:本實用新型提供一種泵浦信號耦合器,其包括信號輸出光纖、泵浦傳輸橋、基座、泵浦輸入光纖及信號輸入光纖,其中信號輸入光纖穿插在泵浦傳輸橋內并熔融塌陷區,從塌陷區切斷泵浦傳輸橋并與信號輸出光纖熔接,多根泵浦輸入光纖固于基座內并經磨拋后表面鍍膜,泵浦傳輸橋一端鍍膜并與多根泵浦輸入光纖耦合,藉由前述構造,解決了泵浦信號耦合器單模、快速剝除包層光與反饋光且便于批量生產的技術問題,達成了損耗小、工藝重復性好,以及批量生產中提升產品良率的效果。
- 專利類型實用新型
- 申請人武漢銳科光纖激光技術股份有限公司;
- 發明人施建宏;
- 地址430074 湖北省武漢市東湖開發區高新大道999號
- 申請號CN201620032189.7
- 申請時間2016年01月14日
- 申請公布號CN205539592U
- 申請公布時間2016年08月31日
- 分類號G02B6/42(2006.01)I;
