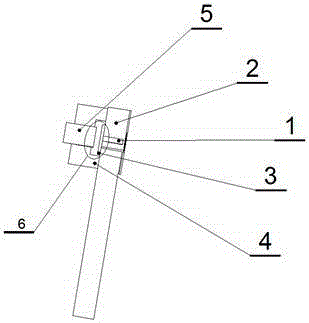

摘要:本實用新型提供了一種半導體激光器,包括:熱沉;半導體激光器芯片,被安裝于熱沉上;準直鏡,用于對所述芯片發出的光進行快軸準直;體布拉格光柵(VBG),用作半導體激光器的外腔;VBG底座,用于安裝設置VBG,其中,所述VBG底座的前端設有U型槽,通過在U型槽兩側底部與熱沉的接觸面處點膠,使VBG底座與熱沉連接固定,所述U型槽兩內側之間的距離大于所述準直鏡的寬度以及芯片的寬度。根據本實用新型的半導體激光器具有性能穩定、結構簡單、體積小、低成本、易于封裝等優點。
- 專利類型實用新型
- 申請人北京杏林睿光科技有限公司;
- 發明人劉玉鳳;馬寧;周鵬磊;王瑞松;董琳琳;郭東;姜再欣;郭維振;郭在征;白永剛;
- 地址100070 北京市豐臺區科學城星火路10號1號樓1層115室
- 申請號CN201620090927.3
- 申請時間2016年01月29日
- 申請公布號CN205355526U
- 申請公布時間2016年06月29日
- 分類號H01S5/00(2006.01)I;H01S5/022(2006.01)I;
