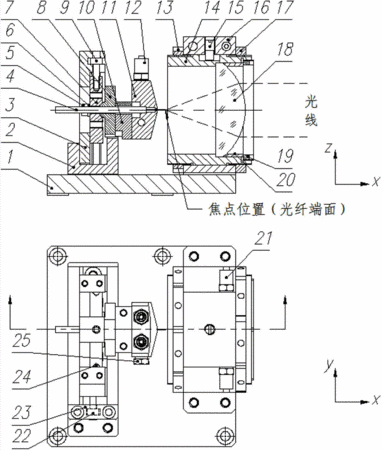

摘要：本發明提供光纖耦合裝置，包括：底板、光纖支架底座、光纖支架橫向移動板、角度調節螺釘、球面墊圈、光纖支架縱向移動板、光纖支架角度調節板、縱向調節螺釘、光纖固定座、光纖水冷塊、光纖水冷塊水嘴、聚焦鏡筒后端鎖緊螺母、聚焦鏡筒、聚焦鏡筒導向銷、聚焦鏡筒座、聚焦鏡筒前端鎖緊螺母、聚焦鏡、聚焦鏡壓圈、聚焦鏡墊圈、聚焦鏡筒座水嘴、橫向調節螺釘、橫向調節螺釘限位塊、導向棒、光纖水冷塊螺塞。光纖支架橫向移動板與光纖支架底座U形結構配合，光纖支架縱向移動板與光纖支架橫向移動板U形結構配合、光纖支架角度調節板與光纖支架縱向移動板通過球形表面相配合，聚焦鏡筒外圓與聚焦鏡筒座內孔相配合。結構緊湊、操作方便、穩定可靠。
- 專利類型發明專利
- 申請人北京國科世紀激光技術有限公司;
- 發明人樊仲維;王鵬;石朝輝;王培峰;閆曉超;
- 地址100192 北京市海淀區西小口路66號東升科技園北領地C區7號樓2層
- 申請號CN201210265469.9
- 申請時間2012年07月27日
- 申請公布號CN102798944B
- 申請公布時間2014年07月02日
- 分類號G02B6/42(2006.01)I;H01S3/23(2006.01)I;
