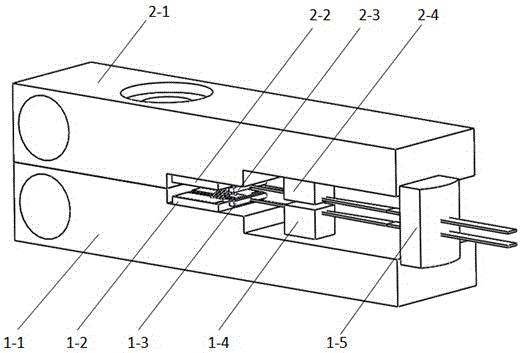

摘要：本實用新型提供了一種窄線寬合束模塊及具有該模塊的多波長拉曼激光器。所述窄線寬合束模塊具有第一激光器、第一快軸準直透鏡、第一波長鎖定器件、第二激光器、第二快軸準直透鏡、第二波長鎖定器件和慢軸準直透鏡，所述第一激光器和第二激光器的波長不同，兩個激光器有PN結的一面互相正對且盡可能的接近，第一和第二激光器發出的光分別被相應的快軸準直透鏡進行快軸準直后經由各自的波長鎖定器件進行波長鎖定形成兩個快軸準直的窄線寬光束，這兩束快軸準直的窄線寬光束再同時入射到同一個慢軸準直透鏡進行慢軸準直，最終形成兩束相互平行的窄線寬準直光束。所述多波長拉曼激光器具有多個上述窄線寬合束模塊，通過合束鏡將多個窄線寬合束模塊中出射的窄線寬準直光合成為相互平行的合束光，合束后的光束由聚焦透鏡匯聚成像到輸出光纖端面上完成耦合。上述窄線寬合束模塊的結構使得出射光可直接入射進聚焦透鏡耦合入光纖中，解除了光束合束必須要通過合束鏡的方式；多波長拉曼激光器的結構降低了激光器的整體調整難度，減少了光學器件的使用數量，在保證了足夠穩定性的前提下還增強了激光器內部結構設計的靈活性。
- 專利類型實用新型
- 申請人北京杏林睿光科技有限公司;
- 發明人周鵬磊;馬寧;劉玉鳳;陸怡思;周穎;郭維振;白永剛;劉榮華;郭在征;董琳琳;
- 地址100070 北京市豐臺區科學城星火路10號1號樓1層115室
- 申請號CN201520530339.2
- 申請時間2015年07月21日
- 申請公布號CN204885804U
- 申請公布時間2015年12月16日
- 分類號H01S3/02(2006.01)I;H01S3/10(2006.01)I;H01S3/23(2006.01)I;H01S3/30(2006.01)I;
