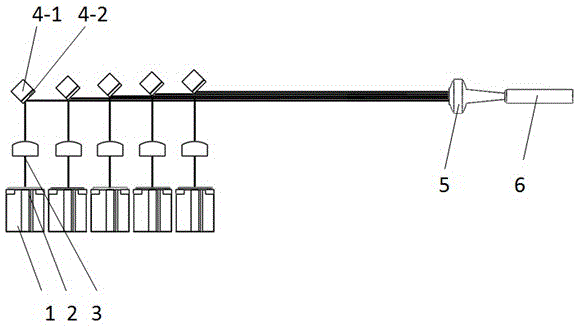

摘要：本實用新型提供了一種多管芯特性監測的半導體激光器結構，將多支激光器安裝在同一個熱沉底板上，激光器的出光方向均一致，每支激光器對應一路獨立的光學單元，該單元包括快軸準直鏡、慢軸準直鏡、PD反射鏡；從激光器出射的光束經過快軸準直鏡和慢軸準直鏡準直成準平行光束，準直后的準平行光束入射到PD反射鏡上，通過PD反射鏡采集所對應單元的激光器特性，同時通過PD反射鏡將多支激光器出射的準平行光進行合束，合束光由聚焦透鏡匯聚成像到光纖端面上耦合輸出。該結構使用PD反射鏡將多支激光器的光束進行合束且完成各個激光器的功率采集，解除了傳統技術方案中不能同時監測多個不同激光器的限制，降低了激光器之間的相互干擾，減少了物料的使用種類，在保證獲得好的合束效率的同時還準確監測到了激光器內部的情況。
- 專利類型實用新型
- 申請人北京杏林睿光科技有限公司;
- 發明人周鵬磊;馬寧;劉玉鳳;郭維振;劉榮華;郭在征;陳博倫;董琳琳;王瑞松;汪祎;
- 地址100070 北京市豐臺區科學城星火路10號1號樓1層115室
- 申請號CN201520535792.2
- 申請時間2015年07月21日
- 申請公布號CN204758260U
- 申請公布時間2015年11月11日
- 分類號G01M11/02(2006.01)I;G01R31/26(2014.01)I;G02B6/42(2006.01)I;
