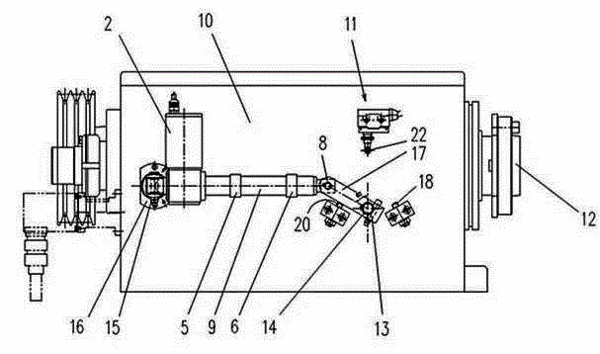

摘要：利用電動推桿和限位開關進行換擋的主軸箱，包括箱體，在箱體內安裝有連接撥叉的并與箱體內傳動機構相配的操縱軸，操縱軸的端頭伸至箱體的外側；在箱體的外側通過安裝座活動連接有與電控裝置相接的電動推桿機構，電動推桿機構中的推桿的外端頭與擺臂的一端銷軸連接，擺臂的另一端與所述的操縱軸的外端頭固定連接；電動推桿上的第一限位開關和第二限位開關均與電控裝置相接；箱體的外側位于擺臂的一側設有第一限位釘，擺臂的另一側設有第二限位釘；在箱體的外側設有與電控裝置相接的位于操縱軸上方的碰撞開關，碰撞開關上的滾輪與擺臂的端頭相配。本發明具有換檔時無需停機、無需手動、省時省力、動作靈活可靠、到位準確的優點。
- 專利類型發明專利
- 申請人大連機床集團有限責任公司;
- 發明人王隆業;李旌旌;孫元元;張洋;
- 地址116000 遼寧省大連市雙D港遼河東路100號
- 申請號CN201110093229.0
- 申請時間2011年04月14日
- 申請公布號CN102166660A
- 申請公布時間2011年08月31日
- 分類號B23B19/00(2006.01)I;
