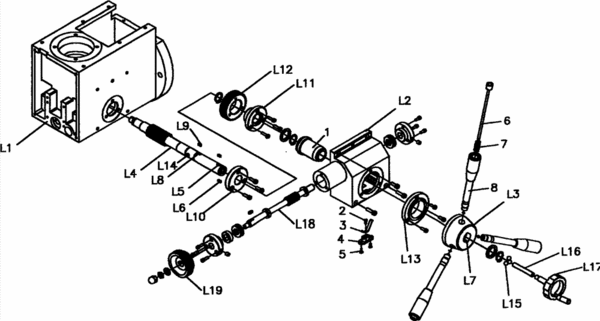

摘要：本實用新型公開了一種方便實現主軸自動換向的裝置，包括：主軸箱、蝸桿支承箱體、環形殼體以及操作手柄組件，其還包括：導電環、導電條、正反轉操作桿、彈簧，操作手柄組件設有沿手柄延伸方向貫穿的裝配孔，裝配孔設有可進入環形殼體內腔且端部設置金屬體的正反轉操作桿，蝸桿支承箱體的軸齒裝配腔中設有一端位于環形殼體內腔且套設于軸齒的導電環，蝸桿支承箱體底部設有與軸齒裝配腔相通的導電條安裝孔，該導電條安裝孔設有以接觸片固定架固定且套設于導電環的導電條，所述導電條連接由單片機控制的主軸控制板，裝配孔設有位于導電環與正反轉操作桿之間的彈簧。本實用新型的有益效果是：單手即可控制主軸的正、反向的切換，使得鉆銑床的操控更加便捷。
- 專利類型實用新型
- 申請人上海西馬特機械制造有限公司;
- 發明人馬健;
- 地址201800 上海市嘉定區曹安路17號橋南曹豐路555號
- 申請號CN201220221915.1
- 申請時間2012年05月15日
- 申請公布號CN203044908U
- 申請公布時間2013年07月10日
- 分類號B23B19/00(2006.01)I;
