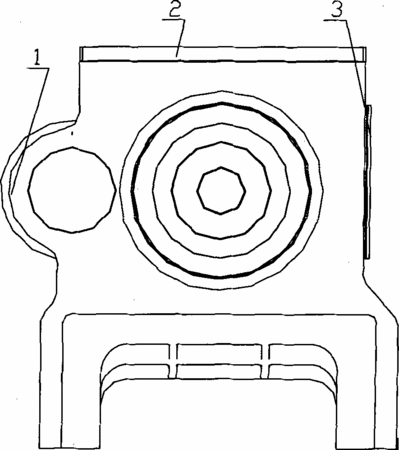

摘要：本實用新型涉及機械領域，尤其與重切的主軸有關?，F有液壓車床的主軸只能加工中小型套圈，中大型套圈只能在數控車床上加工，加工成本高，自動化程度低。本實用新型為一種適用于重切削的主軸機構，主軸箱上安裝箱蓋，側面固定安裝蓋板。主軸通過前端蓋、后端蓋固定在主軸箱上，后端蓋處通過鎖緊螺母緊固，通過迷宮隔套、鋸齒隔套與主軸箱密封，主軸后端安裝有軸承并用鎖緊螺母緊固。與主軸平行且間隔若干距離的中間軸通過軸端擋圈、卸荷法蘭座固定在主軸箱上；中間軸一端安裝有軸承，并用鎖緊螺母緊固。在卸荷法蘭座上套裝有軸承且用鎖緊螺母固定的大帶輪，中間軸上固定安裝端蓋并用花鍵法蘭固定。使用本實用新型能實現中大型套圈的重切，提高了自動化程度，降低了生產成本，同時也提高了生產效率。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人陳文廣;王軍;
- 地址312500 浙江省紹興市新昌縣工業園區新柿路29號
- 申請號CN201220708509.8
- 申請時間2012年12月07日
- 申請公布號CN202943264U
- 申請公布時間2013年05月22日
- 分類號B23B19/00(2006.01)I;B23B19/02(2006.01)I;B23Q5/04(2006.01)I;
