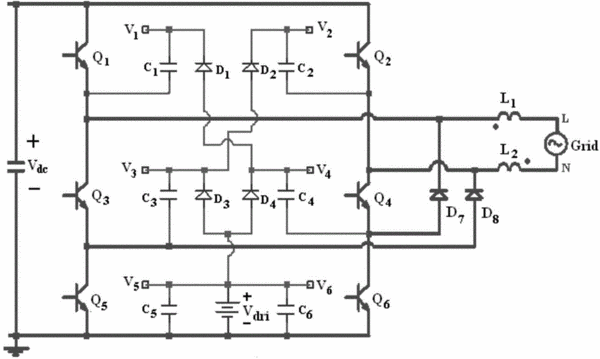

摘要：本實用新型提供一種自舉驅動單極性SPWM調制非隔離并網逆變電路，包括功率逆變電路，其中，所述功率逆變電路包括六個可控功率開關、兩個功率二極管和兩個功率電感，所述逆變器電路還包括自舉驅動電路，所述自舉驅動電路包括四個二極管、四個電容和一個驅動電源。本實用新型提出一種新型一種自舉驅動單極性SPWM調制非隔離并網逆變電路，該電路在經典H橋逆變器電路基礎上，通過增加兩個可控功率開關和兩個功率二極管，并采用類單極性SPWM調制方式，使其既有較高的轉換效率，又不會產生漏電流；同時，其自身的電路特點和調制方式，使得其各個浮地可控功率開關的隔離驅動電源可以通過自舉的方式產生，電路簡單，不需要專門的控制，進一步降低了電路的成本。
- 專利類型實用新型
- 申請人江蘇博緯新能源科技有限公司;
- 發明人蔡鵬;王小峰;楊樹;湯雨;
- 地址211100 江蘇省南京市江寧區秣陵街道殷華街28號
- 申請號CN201320835749.9
- 申請時間2013年12月17日
- 申請公布號CN203800839U
- 申請公布時間2014年08月27日
- 分類號H02M7/48(2007.01)I;H02J3/38(2006.01)I;H02M7/5387(2007.01)I;
