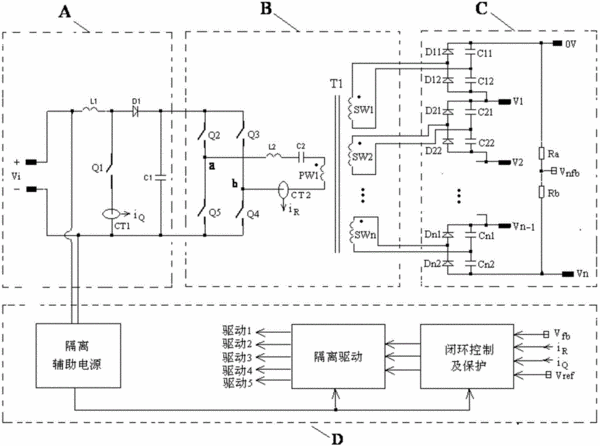

摘要：本實用新型提供了一種模塊化高壓供電電路，包括：升壓電路，用于將輸入的低壓寬范圍直流電壓升壓為相對電壓較高的直流電壓輸出；諧振升壓隔離電路，連接所述升壓電路，用于將升壓電路輸出的直流電壓轉化為諧振交流電并通過變壓隔離后輸出；倍壓整流電路，連接所述諧振升壓電路，用于將諧振升壓隔離電路諧振變化后輸出的交流電整流為直流電并進行倍壓升壓；控制電路，用于升壓電路、諧振升壓隔離電路以及倍壓整流電路的驅動控制。電路各級短路結構相對固定，適合低壓寬范圍輸入、高壓高隔離多路輸出，輸出電壓精度高，控制簡單，功率密度高，易于模塊化，特別適合模塊化后作為MPM的供電電源。
- 專利類型實用新型
- 申請人江蘇博緯新能源科技有限公司;
- 發明人蔡鵬;王小峰;徐宏;
- 地址211100 江蘇省南京市江寧區秣陵街道殷華街28號
- 申請號CN201420403229.5
- 申請時間2014年07月18日
- 申請公布號CN204334330U
- 申請公布時間2015年05月13日
- 分類號H02M3/24(2006.01)I;H02M3/335(2006.01)I;H02M3/155(2006.01)I;
