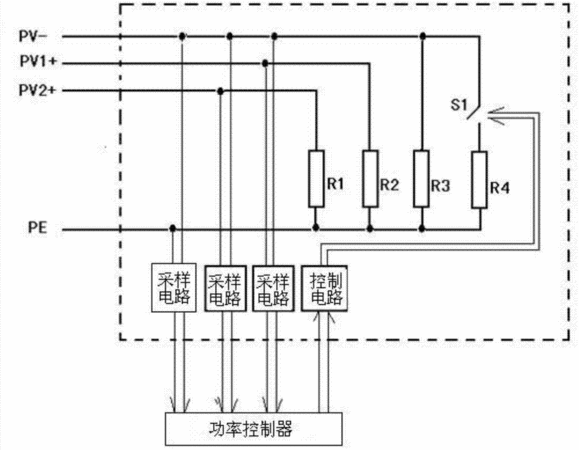

摘要：本實用新型公開了一種雙路MPPT的光伏并網逆變器絕緣阻抗檢測電路，一號電阻兩端分別連接二號光伏電池板的正極、地線；二號電阻的兩端分別連接一號光伏電池板的正極、地線；一號光伏電池板和二號光伏電池板的負極在逆電器的外部或內部短接，三號電阻的兩端分別連接負極短接點、地線；四號電阻的兩端分別連接可控開關、負極短接點、地線；一號光伏電池板的正極和負極短接點、二號光伏電池板的正極和負極短接點、負極短接點和地線分別通過采樣電路與電網的功率控制器相連。針對種雙路MPPT光伏并網逆變器絕緣阻抗檢測要求，采用簡單的檢測電路，可同時判斷兩路PV的絕緣阻抗是否符合標準規定的并網條件。
- 專利類型實用新型
- 申請人江蘇博緯新能源科技有限公司;
- 發明人蔡鵬;王小峰;
- 地址211102 江蘇省南京市江寧區殷華街50號
- 申請號CN201220205124.X
- 申請時間2012年05月09日
- 申請公布號CN202583327U
- 申請公布時間2012年12月05日
- 分類號G01R27/18(2006.01)I;
