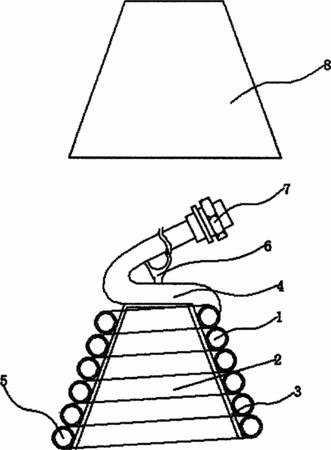

摘要：本實用新型公開了一種錐形螺旋太陽能高溫集熱器，它包含工質加熱管路(2)，該工質加熱管路(2)是由一根銅管(1)自下向上所繞成的平頂錐形腔式結構，所述工質加熱管路(2)的上端通過平頂加熱腔(4)與氣態工質出口(7)相連，其下端為液態工質進口(5)，所述的工質加熱管路(2)內安裝有貼合其內壁的支架(3)，該支架(3)的上頂面與平頂加熱腔(4)的底面固定連接成一體，平頂加熱腔(4)的頂部焊接有掛鉤(6)。本實用新型結構簡單，加熱效果理想，熱效高，出水連貫性較強，由于整體加熱和導熱部件較少，因此其整體的部件的故障率也相對較低，大大的提高了其整體的使用壽命。
- 專利類型實用新型
- 申請人西北工業大學;
- 發明人成珂;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201320681411.2
- 申請時間2013年10月29日
- 申請公布號CN203642526U
- 申請公布時間2014年06月11日
- 分類號F24J2/24(2006.01)I;
