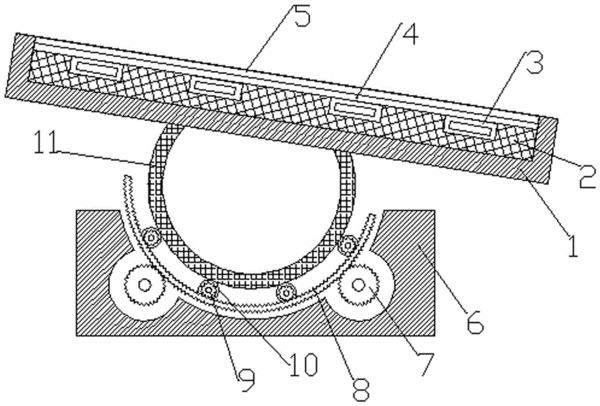

摘要：本發明屬于太陽能利用領域，具體為導熱管換熱太陽能取暖系統，太陽能集熱板包括外殼，外殼上表面安裝有吸熱板，吸熱板上表面有太陽能吸熱涂層，吸熱板下表面安裝有方形的導熱管，導熱管內填充有傳熱介質；導熱管與換熱裝置連接；外殼與吸熱板之間填充保溫材料；外殼下表面連接球冠狀的旋轉座芯，底座內有半圓柱形的凹槽，凹槽內動力齒輪和齒輪瓦，齒輪瓦為弧形，內弧面和外弧面分別有輪齒；動力齒輪與齒輪瓦外弧面的輪齒嚙合；齒輪瓦內弧面的輪齒與傳動齒輪嚙合，傳動齒輪與傳動輪同軸連接，傳動輪與旋轉座芯接觸。該取暖系統結構簡單，傳熱效果好，根據季節和時辰調整吸熱板的角度，增加了吸收太陽能的效率。
- 專利類型發明專利
- 申請人深圳諾必達節能環保有限公司;
- 發明人楊曙;
- 地址518000 廣東省深圳市東濱路339號華聯城市山林花園一期1棟B102號
- 申請號CN201610339154.2
- 申請時間2016年05月20日
- 申請公布號CN105928221A
- 申請公布時間2016年09月07日
- 分類號F24J2/24(2006.01)I;F24J2/46(2006.01)I;F24J2/54(2006.01)I;F24J2/48(2006.01)I;H02S20/32(2014.01)I;
