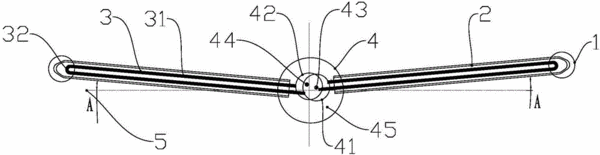

摘要：一種橫排U型管排空式太陽能集熱器，包括框架、真空管、U型管、聯集管，U型管位于真空管內，聯集管內設置有進水流道、出水流道；進水流道的上端位于聯集管內且為盲端，進水流道的下端為進水口位于聯集管下方；出水流道的下端位于聯集管內且為盲端，出水流道的上端為出水口，出水口位于聯集管的上方；聯集管內充滿有保溫材料；U型管的兩端分別與進水流道、出水流道連通；其特征是：所述U型管的兩個直管的軸線與水平面之間設有水平夾角，U型管的兩個直管的軸線與同一個水平面之間的水平夾角相等；U型管的兩個直管的軸線與聯集管的軸線保持垂直；U型管的彎管部一端高于U型管的管口端?？山鉀QU型管冬季排空防凍問題，結構簡單，排空徹底。
- 專利類型實用新型
- 申請人山東桑樂太陽能有限公司;
- 發明人于洪文;范學平;馬兵;高立峰;丁海成;宋興斌;竇圣飛;侯昌選;
- 地址250014 山東省濟南市歷下區科院路19號
- 申請號CN201520631479.9
- 申請時間2015年08月20日
- 申請公布號CN204923506U
- 申請公布時間2015年12月30日
- 分類號F24J2/24(2006.01)I;F24J2/46(2006.01)I;
