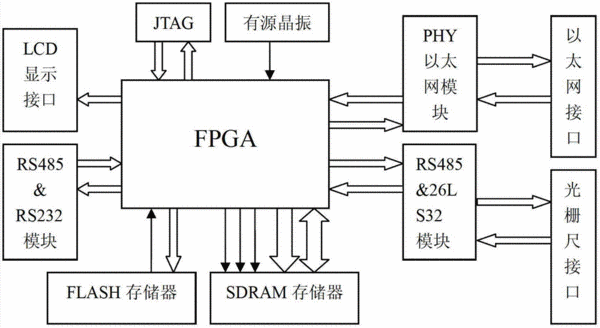

摘要:本實用新型公開了一種基于單片FPGA支持多個光柵尺的位置測顯裝置,通過以太網接口與以太網連接的PHY以太網模塊、通過光柵尺接口與多個光柵尺連接的RS485&26LS32模塊、內部設置有軟核CPU的FPGA、RS485&RS232模塊、LCD顯示接口、FLASH存儲器以及SDRAM存儲器,所述PHY以太網模塊、RS485&26LS32模塊、RS485&RS232模塊、LCD顯示接口、FLASH存儲器和SDRAM存儲器分別與FPGA連接。本實用新型由于采用FPGA內部的光柵尺通信模塊,同時選用高精度的絕對式光柵尺,可實現與多個光柵尺高同步、高速度和高精度的通信。
- 專利類型實用新型
- 申請人廣州數控設備有限公司;
- 發明人廖文高;
- 地址510530 廣東省廣州市蘿崗區云埔工業區觀達路22號
- 申請號CN201220740389.X
- 申請時間2012年12月28日
- 申請公布號CN203053403U
- 申請公布時間2013年07月10日
- 分類號G01B11/00(2006.01)I;H04L12/40(2006.01)I;
