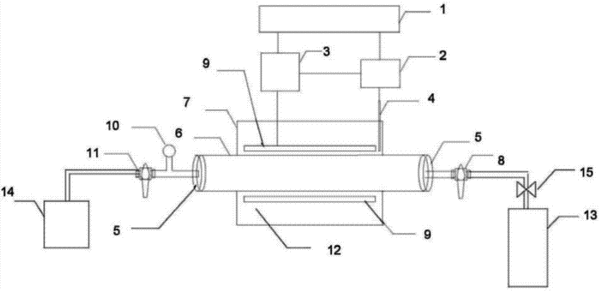

摘要:一種真空管式反應爐裝置,包括反應爐裝置、密封氣路系統及控溫系統,反應爐裝置由爐殼、爐膛及反應爐管組成,密封氣路系統由密封法蘭、真空壓力表、出氣閥、真空泵、進氣閥、儲氣鋼瓶閥門及儲氣鋼瓶組成,控溫系統由電源、兩根加熱電阻絲、控溫儀表、半導體加熱模塊和熱電偶組成??販貎x表采用多段編程,可設置多段溫度控制,熱電偶時刻監測反應爐管溫度并把其轉換為電信號傳輸給控溫儀表,控溫儀表根據實際溫度與設定溫度大小比較,輸出控制信號傳遞給半導體加熱模塊,半導體加熱模塊控制加熱電阻絲的加熱。本實用新型具有設計合理、靈敏度高、操作方便等優點。
- 專利類型實用新型
- 申請人浙江泛泰儀器有限公司;
- 發明人王成文;
- 地址324000 浙江省衢州市柯城區凱旋南路6號
- 申請號CN201320642691.6
- 申請時間2013年10月17日
- 申請公布號CN203561197U
- 申請公布時間2014年04月23日
- 分類號F27B17/00(2006.01)I;F27D19/00(2006.01)I;
