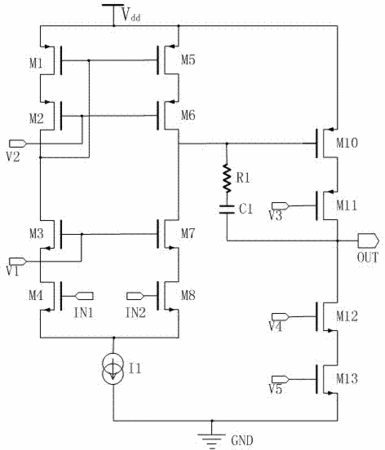

摘要：本實用新型公開了一種誤差放大器，該誤差放大器包括串聯的第一級放大電路和第二級放大電路，好包括與第二級放大電路并聯的補償電路；該第一級放大電路由四個P型MOS管、四個N型MOS管、一個恒流源構建；所述第二級放大電路由兩個P型MOS管和兩個N型MOS管構建；所述補償電路由一電阻和一電容構建。該新型的誤差放大器電路結構簡單，適用于集成電路中；該誤差放大器采用兩級高增益放大電路和補償電路，在高開環增益的條件下依然可以保證環路穩定，在頻率的補償上比較方便，穩定性好。
- 專利類型實用新型
- 申請人鄭州單點科技軟件有限公司;
- 發明人王紀云;桑園;余力;
- 地址450016 河南省鄭州市經濟技術開發區第八大街信息產業園1228室
- 申請號CN201220465272.5
- 申請時間2012年09月13日
- 申請公布號CN202798590U
- 申請公布時間2013年03月13日
- 分類號H03F3/45(2006.01)I;
