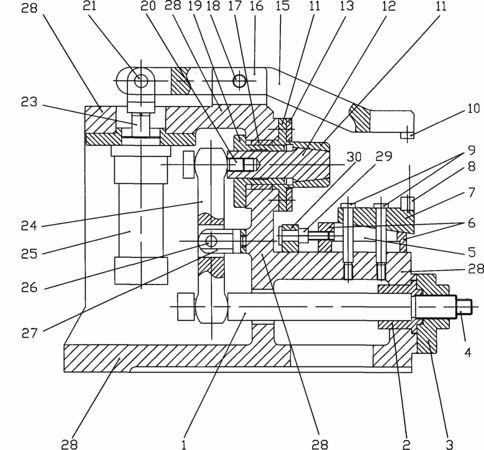

摘要：機加工中薄壁套定位夾緊裝置，包括支架，在支架上軸連接有壓臂，壓臂的右端接有上夾頭，左端與壓臂推動機構相接，在支架上設有連接下夾頭的斜面移動塊，下夾頭與上夾頭相對設置，斜面移動塊接移動塊推動機構，在支架上固定有膨脹套，與膨脹套內孔相配的錐軸接錐軸軸向推拉機構，所述的膨脹套的高度位置處于上夾頭和下夾頭之間。本裝置由于在零件的外側夾緊，同時在零件的內側有膨脹機構，夾緊時外側的夾緊力與內側的膨脹力相互抵消，使零件不受較大的夾持力，不易變形，并保證了零件夾緊的穩固性，提高了加工精度，省時省力，克服了薄壁零件加工成本高的缺點。
- 專利類型發明專利
- 申請人大連機床集團有限責任公司;
- 發明人沙松林;邢曉輝;
- 地址116600 遼寧省大連市雙D港遼河東路100號
- 申請號CN200810010129.5
- 申請時間2008年01月17日
- 申請公布號CN101214620B
- 申請公布時間2010年07月21日
- 分類號B23Q3/06(2006.01)I;
