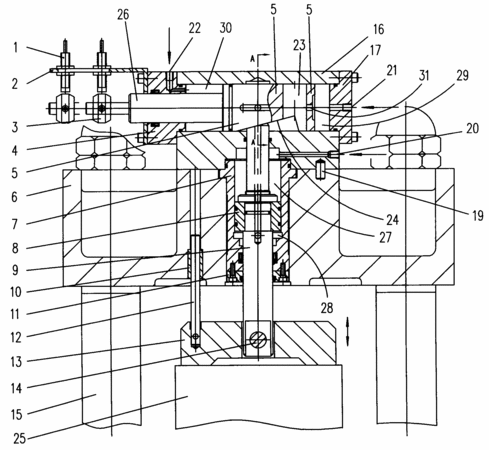

摘要：三腔式自動夾壓鎖緊機構，包括上蓋體，在上蓋體上設有與液控裝置相接的夾壓油缸，與夾壓油缸相配的夾壓活塞接夾壓活塞桿，夾壓活塞桿的下端頭接壓板，夾壓活塞桿的上端頭伸至位于上蓋體上方的與夾壓油缸相垂直設置的鎖緊油缸的內腔；鎖緊油缸內的鎖緊活塞上設有斜面與夾壓活塞桿上端頭上的斜面相配合；所述的鎖緊油缸內側位于鎖緊活塞右側的右腔通過夾壓活塞桿上的液壓油通道與夾壓油缸內側的夾壓活塞下方的下腔連通。工作時夾壓活塞桿向下通過壓板壓緊工件，此時上方的鎖緊活塞上的斜面對夾壓活塞桿上端起到壓緊作用，對工件的壓緊起到了自鎖的作用，裝夾工件牢固，不松動，整體結構簡單、動作靈活可靠。
- 專利類型發明專利
- 申請人大連機床集團有限責任公司;
- 發明人楊曙光;吳長江;陳永龍;
- 地址116000遼寧省大連市雙D港遼河東路100號
- 申請號CN200910010964.3
- 申請時間2009年04月01日
- 申請公布號CN101579825A
- 申請公布時間2009年11月18日
- 分類號B23Q3/06(2006.01)I;
