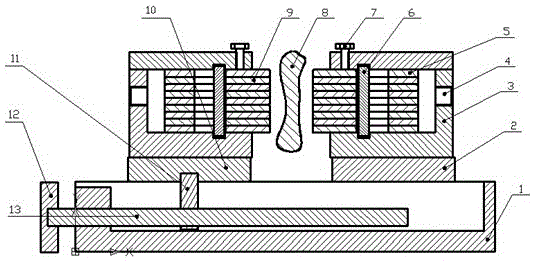

摘要:本發明公開了一種多點柔性夾具,它包括底座、驅動部分和夾持部分,其中,驅動部分主要由導螺母、絲杠手柄和絲杠組成,夾持部分主要由固定基座、移動基座和兩個夾持箱組成;固定基座固定在底座上,移動基座置于底座上并與導螺母固定連接,兩個夾持箱分別安裝在固定基座和移動基座上;夾持箱包括一箱體,箱體的前端面開口,后端面開有通氣孔,若干排夾具片層置于箱體內并由箱體的前端面伸出,夾具片層由限位塊限位;每層夾具片層由多個正面的夾具片和反面的夾具片依次間隔疊加而成,并由定位緊定螺釘和若干調節緊定螺釘緊定;本發明結構簡單,易于操作;通過本發明的多點柔性夾具能夠快速、高校、地夾持多種復雜零件,具有優良的應用前景。
- 專利類型發明專利
- 申請人寧波諾丁漢大學;
- 發明人王彥;拿比爾·耿迪;劉建輝;
- 地址315100 浙江省寧波市泰康東路199號
- 申請號CN201310044294.3
- 申請時間2013年02月04日
- 申請公布號CN103111889B
- 申請公布時間2015年12月23日
- 分類號B23Q3/06(2006.01)I;
