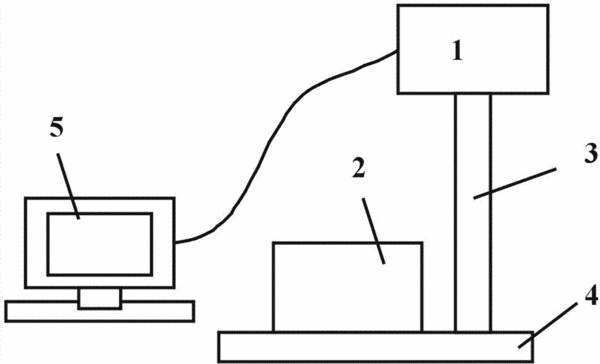

摘要：本實用新型公開了一種光纖陣列的端面檢測裝置，包括檢測臺、光纖陣列夾具、支架、CCD測量相機和監視終端；光纖陣列夾具上設有用于放置光纖的一組V型槽；光纖陣列夾具和支架均設置在檢測臺上，CCD測量相機安裝在支架上；CCD測量相機與監視終端連接。所述的光纖陣列夾具上設有五維調節機構。所述的監視終端為PC機。所述的CCD測量相機為變焦距式相機。該光纖陣列的端面檢測裝置能快速準確地檢測光纖陣列的端面狀況，能有效提高PLC對偶調試的效率。
- 專利類型實用新型
- 申請人深圳市中葛科技有限公司;
- 發明人孫友華;
- 地址518000 廣東省深圳市寶安區西鄉街道固戍社區茶西三圍工業區第1號六樓A
- 申請號CN201220100285.2
- 申請時間2012年03月17日
- 申請公布號CN202494429U
- 申請公布時間2012年10月17日
- 分類號G01B11/00(2006.01)I;G01B11/26(2006.01)I;G01N21/88(2006.01)I;
