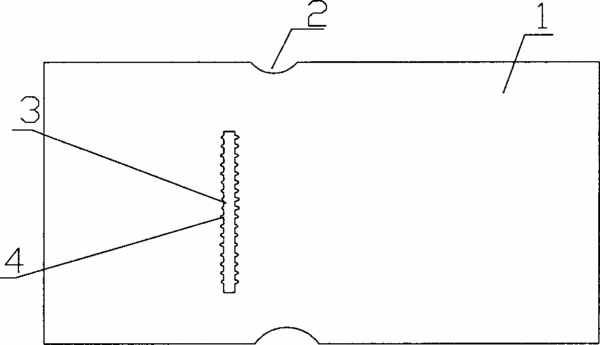

摘要：本實用新型適用于印制電路板領域，提供了一種便于垂直連接及識別的PCB板，由主板、缺口、插槽、焊孔構成，焊孔設置在插槽的兩側，插槽加工在主板的中間部分，主板的邊緣處設置有至少一個缺口，多個焊孔對稱布置在插槽兩側，每對對稱設置的焊孔采用橢圓形的凹槽，在焊接時錫膏會滲入到焊接面的下方，錫膏將橢圓形焊孔填滿，增加了PCB板的焊接面，加強了焊接及連接的強度，在需要將多塊PCB板分揀疊放時，只需將每塊板的缺口對齊即可，便于不同型號但形狀類似的PCB板的快速分離，結構簡單，使用方便。
- 專利類型實用新型
- 申請人昆山金鵬電子有限公司;
- 發明人汪敏強;嚴金明;韓雪林;何芳;徐亞芬;
- 地址215000 江蘇省蘇州市昆山市千燈民營開發區(南灣村)
- 申請號CN201220007840.7
- 申請時間2012年01月10日
- 申請公布號CN202455649U
- 申請公布時間2012年09月26日
- 分類號H05K1/02(2006.01)I;
