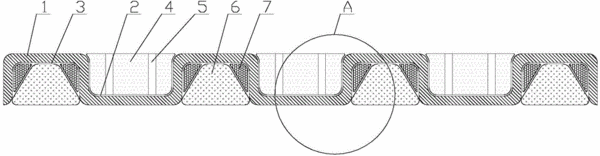

摘要:本實用新型涉及電路板的技術領域,尤其涉及一種專用于智能電表的超薄電路板,包括矩形波狀的基板,所述的基板的上部具有若干個開口朝上的U形焊盤,基板的下部具有若干個開口朝下的n形底槽,所述的每個U形焊盤內均填設有與其形狀相匹配的銅片,所述的每塊銅片上均開設有定位焊槽,所述的每個n形底槽內均填設有加強塊和對稱位于加強塊兩側的彈性塊。該專用于智能電表的超薄電路板的厚度尺寸小,重量輕,完成滿足智能電表的輕薄要求,同時還兼具結構強度高,使用安全性強的優點。
- 專利類型實用新型
- 申請人昆山金鵬電子有限公司;
- 發明人姚世榮;沈斌;錢鳳陽;
- 地址215341 江蘇省蘇州市昆山市千燈鎮民營開發區宏洋路8號
- 申請號CN201520113959.6
- 申請時間2015年02月17日
- 申請公布號CN204758657U
- 申請公布時間2015年11月11日
- 分類號G01R11/02(2006.01)I;
