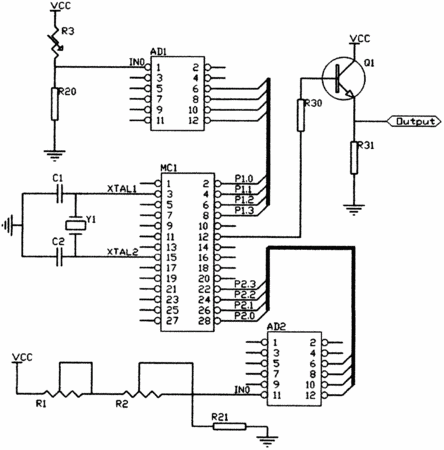

摘要：本實用新型公開了一種高精密脈沖電路板，包括：電路基板，以及設置在基板上的脈沖電路，其中所述脈沖電路包括石英振蕩器Y1、單片機MC1、可調電阻R1、可調電阻R2、高精度AD轉換器AD1、AD轉換器AD2和可調電阻R3，其中：石英振蕩器Y1的輸出頻率信號連接到單片機MC1的輸入時鐘引腳XTAL1和XTAL2；可調電阻R1和可調電阻R2串聯，并將輸出電壓引腳連接到高精度AD轉換器AD1的輸入端，可調電阻R1、可調電阻R2和高精度AD轉換器AD1共同完成對輸出脈沖信號的頻率調節；可調電阻R3的輸出電壓引腳連接到AD轉換器AD2的輸入端，以達到將脈沖電路的結構簡化、易于調節頻率和占空比，以及調節速度快的優勢。
- 專利類型實用新型
- 申請人昆山金鵬電子有限公司;
- 發明人管金林;
- 地址215300 江蘇省昆山市千燈鎮民營開發區(南灣村)
- 申請號CN201620421646.1
- 申請時間2016年05月11日
- 申請公布號CN205754248U
- 申請公布時間2016年11月30日
- 分類號H03K3/017(2006.01)I;
