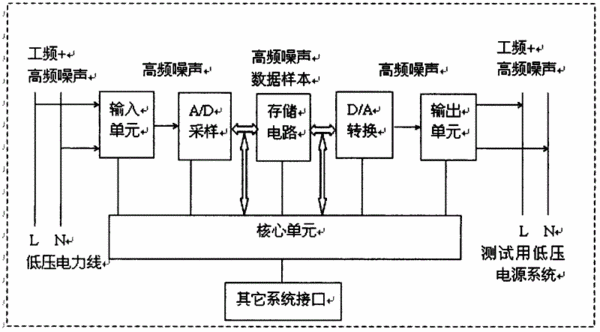

摘要:本實用新型是一種低壓電力線高頻噪聲采樣與回放系統,其結構包括輸入單元、A/D采樣電路、存儲電路、核心單元、D/A電路、輸出單元、測試用低壓電源系統;其中輸入單元與A/D采樣電路,A/D采樣電路與存儲電路相接,A/D采樣電路與核心單元相接,存儲電路與核心單元相接,存儲電路與D/A電路相接,D/A電路與核心單元相接,D/A電路與輸出單元相接,輸出單元與測試用低壓電源系統相接。優點:通過對現場低壓電力線進行工頻隔離,對高頻噪聲進行取樣、存儲,在核心單元的控制下實現回放功能,使得現場復雜、繁瑣的數據采集、分析、調試和測試工作可以在后期或實驗室中無限次重復進行,幫助使用者更加有效的尋找問題的根源。
- 專利類型實用新型
- 申請人南京致德軟件科技有限公司;南京新聯電訊儀器有限公司;南京新聯電子股份有限公司;
- 發明人陸健友;趙永春;顏庭喬;
- 地址210042 江蘇省南京市玄武區東方城108號F座3樓
- 申請號CN201120405809.4
- 申請時間2011年10月19日
- 申請公布號CN202231717U
- 申請公布時間2012年05月23日
- 分類號H04B3/56(2006.01)I;H03H17/02(2006.01)I;
