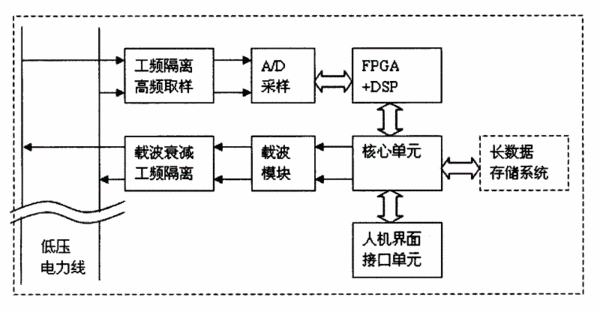

摘要:本實用新型公開了一種低壓電力線載波信道檢測儀,其特征包括工頻隔離高頻取樣電路、A/D采樣電路、FPGA+DSP、核心單元、載波模塊、載波衰減和工頻隔離電路、長數據存儲系統、人機界面和接口單元;本實用新型的優點:通過對低壓電力線的高頻段噪聲進行采樣分析和顯示,配合載波通信測試功能,可以幫助用戶分析和判斷低壓集抄現場調試或檢修中出現的載波通信問題。主要包括工頻隔離高頻取樣電路,A/D采樣電路,FPGA+DSP,核心單元,載波模塊,載波衰減和工頻隔離電路,長數據存儲系統,人機界面和接口單元等。
- 專利類型實用新型
- 申請人南京致德軟件科技有限公司;南京新聯電訊儀器有限公司;南京新聯電子股份有限公司;
- 發明人陸健友;趙永春;顏庭喬;
- 地址210042 江蘇省南京市玄武區東方城108號F座3樓
- 申請號CN201120405574.9
- 申請時間2011年10月19日
- 申請公布號CN202309724U
- 申請公布時間2012年07月04日
- 分類號H04B17/00(2006.01)I;H04B3/54(2006.01)I;
