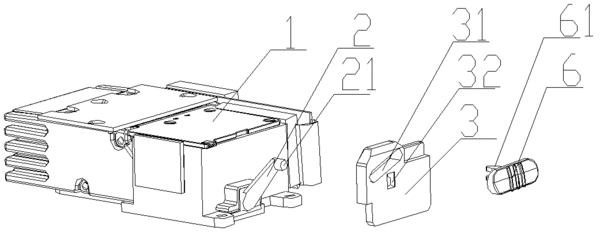

摘要：本實用新型公開一種微投滑動式調焦機構，包括可上下移動的撥動連桿(2)，所述撥動連桿(2)可與微投光機(1)的調焦部件聯動，還包括一可沿水平方向滑動的調焦滑塊(3)，所述調焦滑塊(3)開設有一與水平方向夾一銳角的連桿滑槽(31)，所述撥動連桿(2)的連桿撥頭(21)套于所述連桿滑槽(31)內。本實用新型增設了調焦滑塊，它的上面設置有斜向連桿滑槽，在調焦滑塊水平移動時，撥動連桿可在連桿滑槽的導向作用下上、下移動，由此實現將調焦方式的轉變，滿足微投前后滑動調焦的要求。
- 專利類型實用新型
- 申請人惠州市華陽多媒體電子有限公司;
- 發明人鄒朝昒;廖敬青;
- 地址516006 廣東省惠州市東江高新科技開發區上霞北路1號
- 申請號CN201120167164.5
- 申請時間2011年05月24日
- 申請公布號CN202126526U
- 申請公布時間2012年01月25日
- 分類號G02B7/00(2006.01)I;G03B21/14(2006.01)I;
