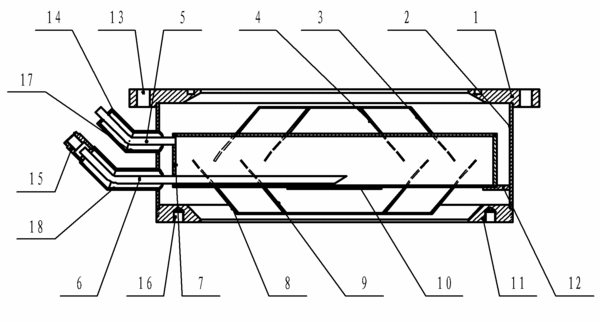

摘要：本實用新型提供一種冷阱，包括：殼體(2)、上法蘭(1)、下法蘭(11)、冷卻液內膽(7)與擋片組件；殼體(2)為一圓管，上端焊接上法蘭(1)，下端焊接下法蘭(11)；冷卻液內膽(7)設于殼體(2)中部，通過支撐板(12)焊接于殼體(2)上；殼體(2)上設有進液口夾套管(18)，進液管(6)由進液口夾套管(18)伸入與冷卻液內膽(7)焊接并伸入冷卻液內膽(7)內部底部；殼體(2)上設有出液口夾套管(17)，出液管(5)由出液口夾套管(17)伸入與冷卻液內膽(7)焊接并與內部連通；所述的擋片組件固定于冷卻液內膽(7)上方和下方。流導大，在選用真空系統時可大大提高真空泵的利用率。
- 專利類型實用新型
- 申請人北京北儀創新真空技術有限責任公司;
- 發明人楊靜;董欣;
- 地址102600 北京市大興區大興工業開發區前高米店盛坊路儀器儀表基地
- 申請號CN201120225873.4
- 申請時間2011年06月29日
- 申請公布號CN202146636U
- 申請公布時間2012年02月22日
- 分類號B01D8/00(2006.01)I;
