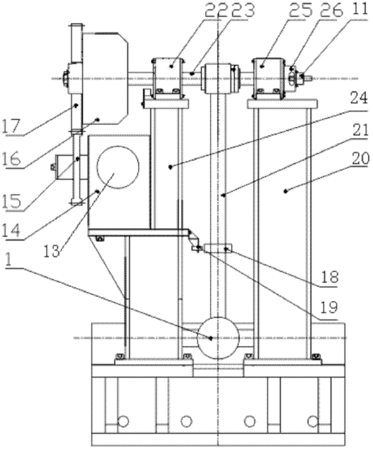

摘要：本實用新型涉及一種擺錘式沖擊響應譜試驗臺，包括基座、導軌、滑塊、與滑塊固定的臺面；臺面的一邊上固定有前波形發生器，基座上設置有后波形成發生器；還包括與左支架固定連接的減速器、與減速器連接的電機、與減速器連接的小齒輪；還包括離合器和擺錘轉軸，離合器的大齒輪與小齒輪噬合，離合器的大齒輪與擺錘轉軸固定連接，離合器的摩擦輪轂與擺錘轉軸固定連接，擺錘轉軸靠固定于左、右支架上的軸承支撐；還包括固定于擺錘轉軸上的擺桿，和固定于擺桿上的擺錘。本實用新型實現了擺錘的平穩快速提升，提高試驗效率；并且通過摩擦片和摩擦輪轂的摩擦力，實現防二次沖擊。本實用新型實現了臺面復位，提高了波形質量，保證了波形的一致性。
- 專利類型實用新型
- 申請人北京航天斯達新技術裝備公司;北京航天希爾測試技術有限公司;中國運載火箭技術研究院;
- 發明人田振強;王冰;張巧壽;
- 地址100070 北京市豐臺區北大街甲13號
- 申請號CN201120213636.6
- 申請時間2011年06月23日
- 申請公布號CN202126349U
- 申請公布時間2012年01月25日
- 分類號G01M7/08(2006.01)I;
