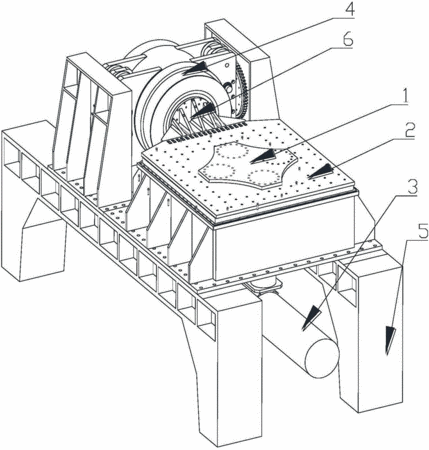

摘要：本實用新型涉及力學環境試驗技術領域，具體公開了一種可直接掛裝試件的水平振動試驗裝置。該試驗裝置包括振動臺、水平滑臺以及掛裝夾具，其中，振動臺通過連接頭與水平滑臺連接固定,掛裝夾具穿過并安裝在水平滑臺上，其下端可以夾持試驗件，通過改變掛裝夾具在水平滑臺上的安裝方向，實現試驗件的軸向或徑向安裝，通過振動臺的往復振動，帶動水平滑臺上的掛裝夾具及其下端夾持的試驗件在軸向或徑向方向上往復振動。解決現有通過大型夾具轉接進行掛架類產品水平振動試驗時對設備的高要求，降低大型夾具模態特性對試件測試結果的影響，同時，該水平振動試驗裝置還可根據需要完成常規產品的水平振動試驗，提高了現有水平滑臺的應用范圍和試驗能力。
- 專利類型實用新型
- 申請人北京航天希爾測試技術有限公司;北京強度環境研究所;
- 發明人曹小波;張巧壽;劉軍;張奎華;底紅巖;
- 地址100070 北京市豐臺區星火路1號昌寧大廈2Q
- 申請號CN201620199550.5
- 申請時間2016年03月15日
- 申請公布號CN205538142U
- 申請公布時間2016年08月31日
- 分類號G01M7/04(2006.01)I;
