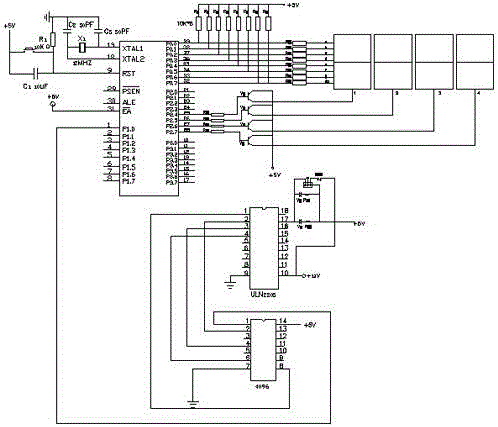

摘要：本實用新型公開了基于單片機AT89S52的數顯直流電機調速系統，該調速系統的控制電路包括U1部分、U2部分、U3部分和U4部分，U1部分、U2部分、U3部分和U4部分相互連接構成調速系統的控制電路；U1部分以AT89S52為主，完成輸入信號的處理和控制信號的輸出；U2部分以ULN2803為主，完成調速系統所需信號的驅動；U2部分以LED數碼管為主，完成對電機速度的顯示；U4部分以霍爾元件電路為主，完成對信號的產生；本實用新型通過單片機AT89S52的P1.0口產生PWM脈沖，經過驅動電路,實現電機的轉動，再通過霍爾元件和小磁鋼，實現對電機轉速的控制，數碼管實現了對電機轉速的測量。
- 專利類型實用新型
- 申請人江蘇瑞特電子設備有限公司;
- 發明人胡玉忠;
- 地址223100 江蘇省淮安市洪澤縣工業園區東一道16號
- 申請號CN201020620137.4
- 申請時間2010年11月23日
- 申請公布號CN201854236U
- 申請公布時間2011年06月01日
- 分類號H02P7/29(2006.01)I;
