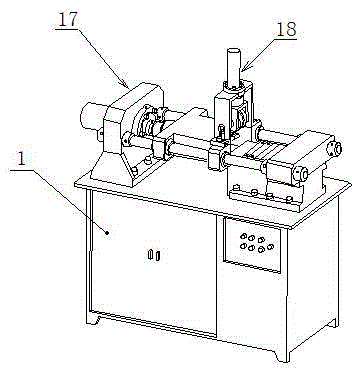

摘要:本實用新型公開了一種電液伺服臥式剪切試驗機,包括控制柜、橫向剪切裝置、豎向加載裝置,橫向剪切裝置包括底座I、油缸座,油缸座和底座I固定于控制柜臺面上,前橫梁固定在底座I上,油缸座和前橫梁通過導桿連成一個固定框架,移動橫梁穿過導桿位于油缸座和前橫梁之間,剪切刀設置于移動橫梁的前端,剪切油缸安裝在油缸座內,通過活塞桿推動移動橫梁沿導桿運動;豎向加載裝置包括大支架、小支架、壓輥和豎向油缸,壓輥安裝在小支架下方,大支架固定在移動橫梁上,豎向油缸設在大支架上,通過活塞桿、豎向傳感器推動小支架上下運動,實現壓輥的壓緊與松開。本實用新型橫向剪切油缸能實現無級加速,直線運動球軸承導向,豎向油缸壓緊壓緊力準確。
- 專利類型實用新型
- 申請人濟南試金集團有限公司;
- 發明人王素珍;李云;林琪超;
- 地址250300 山東省濟南市長清區時代路219號
- 申請號CN201320017174.X
- 申請時間2013年01月14日
- 申請公布號CN202994599U
- 申請公布時間2013年06月12日
- 分類號G01N3/24(2006.01)I;
