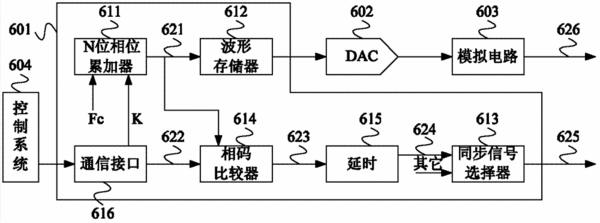

摘要:本發明提供了一種可以產生同步信號的信號發生器及其方法,包括:FPGA模塊、DAC模塊以及模擬電路;所述FPGA模塊包括:N位相位累加器、波形存儲器、相碼比較器、延時模塊、通信接口模塊;所述相碼比較器模塊,接收相碼和相碼閾值,用于比較該相碼和相碼閾值,以產生輸出高低電平脈沖信號;所述延時模塊,用于對所述高低電平脈沖信號進行延時處理,得到基本波同步信號。通過相碼比較器模塊對接收相碼與相碼閾值的比較,從而平衡調整相碼的脈沖寬度,克服了前述所產生的同步信號的脈沖寬度存在較大抖動的問題。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人丁新宇;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201110431518.7
- 申請時間2011年12月21日
- 申請公布號CN103178841A
- 申請公布時間2013年06月26日
- 分類號H03L7/10(2006.01)I;
