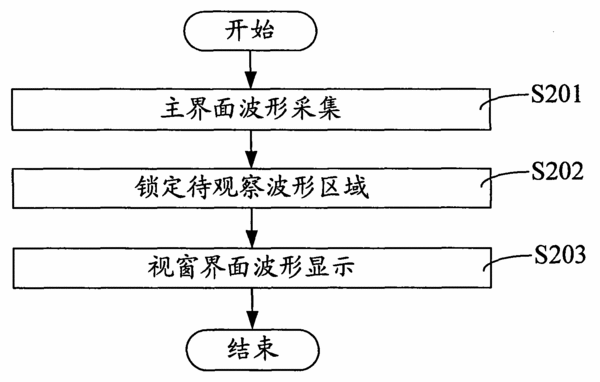

摘要:一種示波器窗口局部放大方法,該方法包括:主界面波形采集:將屏幕切換到主界面,按照主時基采樣數據并保存到數據暫存模塊中,取數據暫存模塊中間一段數據進行顯示;鎖定待觀察的波形區域:在主界面顯示的波形中選定需要進一步觀察的局部波形區域;視窗界面波形顯示:將屏幕切換到視窗界面,在視窗界面按照視窗時基對所述局部波形區域進行波形數據的采集,該視窗時基較主時基小,然后將數據存放到數據暫存模塊中,取數據暫存模塊中間部分數據進行顯示。使用上述示波器窗口局部放大方法,因為視窗時基總是小于主時基,所以視窗界面相對于主界面提高了分辨率,提高了波形的水平擴展倍數,達到查看圖像細節的目的。
- 專利類型發明專利
- 申請人深圳市鼎陽科技有限公司;
- 發明人秦軻;邵海濤;趙亞鋒;
- 地址518055 廣東省深圳市南山區塘朗工業A區8棟5樓
- 申請號CN200910108938.4
- 申請時間2009年07月21日
- 申請公布號CN101620242B
- 申請公布時間2011年01月26日
- 分類號G01R13/00(2006.01)I;G01R13/02(2006.01)I;
