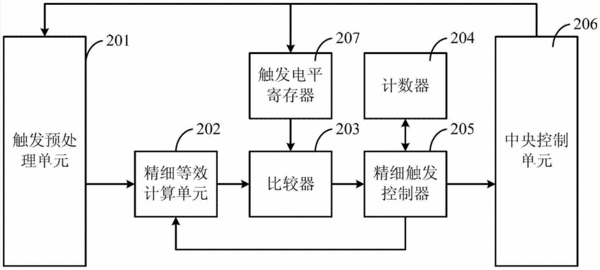

摘要：本發明公開一種具有精細等效觸發功能的示波器及其精細等效觸發方法，該示波器包括：觸發預處理單元，用于依據觸發信號對采樣數據進行緩存或延時處理，產生預處理的采樣數據；精細等效計算單元，用于依據精細觸發控制器的控制對預處理的采樣數據進行迭代運算，產生迭代數據；比較器，用于將迭代數據與觸發電平進行比較，產生比較電平；計數器，用于對迭代運算的次數進行計數，產生計數值；精細觸發控制器，用于控制精細等效計算單元進行迭代運算，每進行一次迭代運算控制計數器累加；根據比較電平獲得精細等效位置信息；中央控制單元，用于依據精細等效位置信息對顯示數據進行偏移控制，控制波形顯示?？梢怨澥≠Y源，提高效率，降低數據處理時間。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人黃瑜清;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201210540971.6
- 申請時間2012年12月13日
- 申請公布號CN103869120A
- 申請公布時間2014年06月18日
- 分類號G01R13/00(2006.01)I;G01R13/32(2006.01)I;
