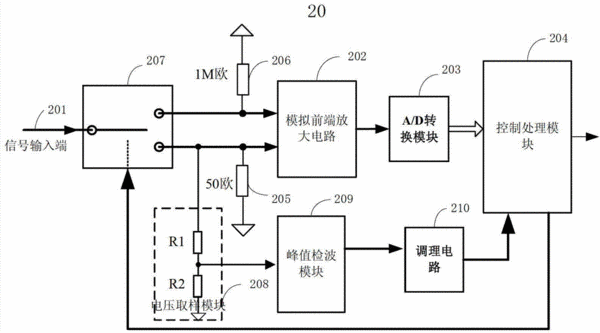

摘要：本發明公開了一種具有輸入電阻保護功能的示波器，包括：依次串聯的信號輸入端、模擬前端放大電路、AD轉換模塊和控制處理模塊，以及第一輸入電阻和第二輸入電阻；選擇開關模塊，用于使信號輸入端選擇性地連接模擬前端電路的第一輸入端或第二輸入端；電壓取樣模塊，用于對輸入信號進行電壓取樣并得到一個取樣電壓；峰值檢波模塊，用于對取樣電壓分別進行正負峰值檢波并得到一個正峰值檢波信號和一個負峰值檢波信號；調理電路，用于對正波峰檢波信號和負峰值檢波信號進行處理并輸出一個調理信號；控制處理模塊還用于控制選擇開關模塊使信號輸入端連接模擬前端放大電路的第二輸入端。本發明的技術方案成本低，而且能夠保證電路具有比較高的帶寬。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人史慧;嚴波;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201210294980.1
- 申請時間2012年08月17日
- 申請公布號CN103592485A
- 申請公布時間2014年02月19日
- 分類號G01R13/00(2006.01)I;G01R1/36(2006.01)I;
