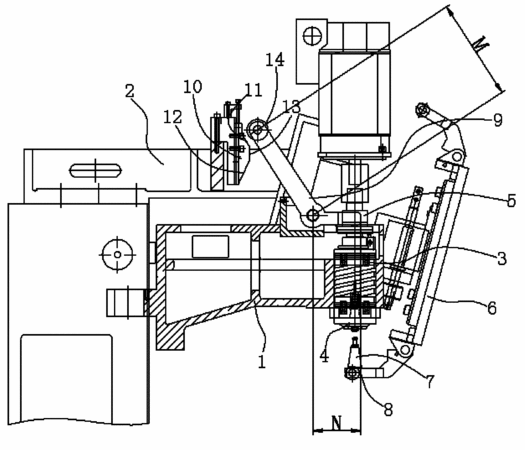

摘要：本實用新型涉及一種鉆攻中心的打刀機構，屬于鉆攻中心結構改進技術領域。它包括支架和設于支架下方的主軸箱，主軸箱可沿立柱上下滑動，主軸箱上設有豎向設置的主軸，主軸下端設有內爪，主軸的上端設有控制內爪張開或收攏的聯動頭，主軸箱旁設有刀盤，用于夾持刀具的夾持器與刀盤固定，夾持器位于主軸下方，一杠桿的中部與主軸箱通過銷軸鉸接，所述支架對應于杠桿上端的位置設有撞塊，所述撞塊形成有上斜面和為上斜面下方的下斜面，所述上斜面自上而下逐漸向靠近杠桿的方向傾斜，所述下斜面自上而下逐漸向遠離杠桿的方向傾斜，杠桿的下端與所述聯動頭連接，在主軸箱沿立柱上下移動過程中，杠桿的上端可分別與上斜面或下斜面接觸。它性能可靠，結構簡單，成本較低，解決了現有鉆攻中心的打刀機構性能不可靠，另外需設置油路或氣路，其結構也較為復雜，且成本較高等問題。
- 專利類型實用新型
- 申請人浙江凱達機床股份有限公司;
- 發明人周松江;
- 地址311800 浙江省諸暨市環城西路178號
- 申請號CN200920312637.9
- 申請時間2009年10月16日
- 申請公布號CN201552458U
- 申請公布時間2010年08月18日
- 分類號B23Q3/155(2006.01)I;B23B47/00(2006.01)I;
