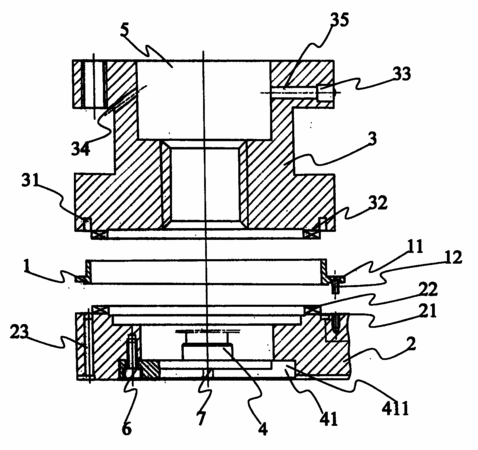

摘要：本實用新型涉及一種數控車床上使用的電動刀架潤滑防護系統，屬于數控車床的技術領域。它包括刀座、底板及定軸，定軸上設有法蘭結構與底板下端緊固，在刀座的下端面形成有上齒盤，上齒盤的外壁上端設有上環形凹槽，在底板的上端面形成有與上齒盤配合的下齒盤，下齒盤的外壁下端設有下環形凹槽，環形擋圈的上下端分別與上環形凹槽和下環形凹槽配合，環形擋圈靠近外壁下端設有法蘭盤，法蘭盤與底板通過螺釘緊固。它環形擋圈安裝可靠，使用中不會擺動，有利于保持刀架的定位精度，解決了現有技術存在的由于切屑的擠壓，刀座運動會導致環形擋圈擺動，使刀座和底板的上齒盤和下齒盤不能完全接觸，影響了刀架的定位精度問題。
- 專利類型實用新型
- 申請人浙江凱達機床集團有限公司;
- 發明人王月培;
- 地址311800浙江省諸暨市環城西路178號
- 申請號CN200720107395.0
- 申請時間2007年03月22日
- 申請公布號CN201026573Y
- 申請公布時間2008年02月27日
- 分類號B23Q11/00(2006.01);B23Q11/12(2006.01);
