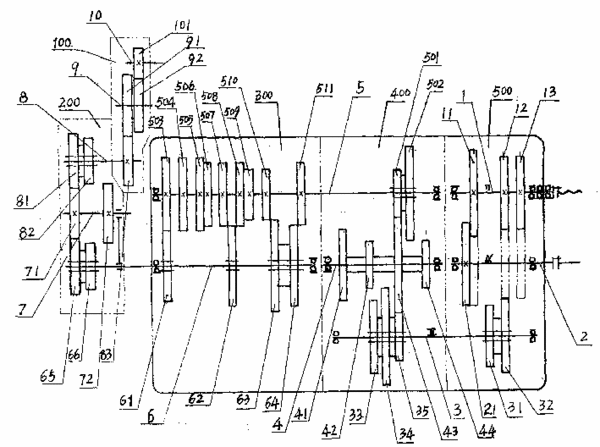

摘要：本發明公開了一種螺紋車削傳動機構，其內設有固定掛輪和滑移掛輪的掛輪箱和其內設有基本組和倍增組的進給箱，所述進給箱內還設置有輔助組。由于在基本組和倍增組的基礎上增設了一個輔助組，這樣就能同時滿足不同規格的各類螺紋傳動比的要求。另外，在滑移掛輪組中具有四種轉換關系，所以用這種傳動機構，不需要調換齒輪，只要撥動各檔滑移齒輪的手柄，就能就能使固定掛輪與滑移掛輪嚙合傳動的傳動比變為25.4或П，這樣很容易的實現公制螺紋與英制螺紋、模數螺紋與徑節螺紋之間的轉換，從而生產出不同規格的各類螺紋，使螺紋的生產變得十分方便和靈活。
- 專利類型發明專利
- 申請人浙江凱達機床集團有限公司;
- 發明人郭生校;
- 地址311800浙江省諸暨市環城西路178號
- 申請號CN03142251.9
- 申請時間2003年08月11日
- 申請公布號CN1579700A
- 申請公布時間2005年02月16日
- 分類號B23Q5/00;B23G11/00;
