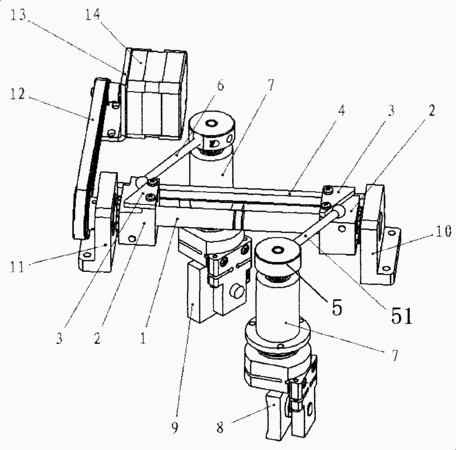

摘要：本實用新型公開了一種單驅動雙光柵同步波長掃描的聯動正弦機構，設置有絲桿、螺母、斜塊、導桿、正弦臂、光柵轉臺、第一光柵、第二光柵、軸承座、軸承座、同步帶傳動、電機架、步進電機，所述的步進電機固定于電機架上，并與同步帶傳動連接，所述同步帶傳動同時連接于軸承座，軸承座與軸承座之間設置有絲桿、導桿，并通過螺母將其固定，所述的螺母上設置有斜塊，正弦臂安裝于光柵轉臺，并其臂端與斜塊的斜面保持接觸，該光柵轉臺安裝在第一光柵，另一正弦臂安裝于光柵轉臺上，并該光柵轉臺安裝于第二光柵，所述的正弦臂設置有兩個，且臂桿長度不相同，所述的光柵轉臺設置有兩個。本實用新型結構簡單、使用效率及精度高、且使用方便。
- 專利類型實用新型
- 申請人北京普析通用儀器有限責任公司;
- 發明人孫金龍;朱哲華;張效軍;
- 地址101200 北京市平谷區平三路3號
- 申請號CN200920246182.5
- 申請時間2009年11月04日
- 申請公布號CN201522329U
- 申請公布時間2010年07月07日
- 分類號G01J3/06(2006.01)I;
