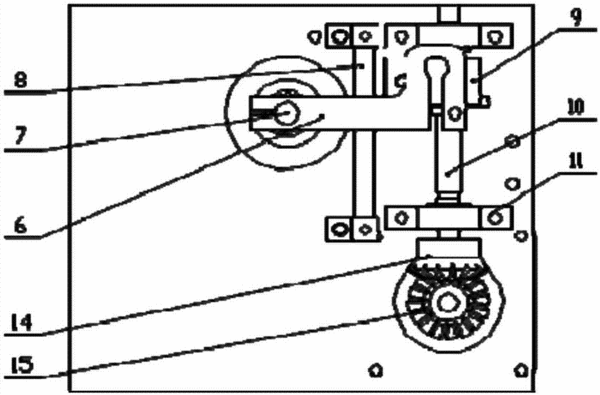

摘要：本實用新型涉及單色儀的掃描系統，尤其涉及應用于熒光分光光度計、紫外分外光度計等需要用光柵進行分光的光譜儀器掃描系統，包括光柵、光柵架、正弦臂、絲母、絲杠，所述絲母與所述絲杠的一端配合，所述絲杠支撐在絲杠支架上，所述絲杠支架固定在單色儀座上，所述絲杠的另一端鍵接有第一錐形齒輪，所述第一錐形齒輪與鍵接在電機的輸出軸上的第二錐形齒輪嚙合，所述電機直接固定在單色儀座上。本實用新型結構簡單，采用了錐形齒輪副傳動結構，錐形齒輪副可以實現傳動的方向的改變，結構緊湊。由于采用了錐形齒輪副結構，實現了傳動方向的改變，電機可以直接固定單色儀座上，而不需要再通過電機支架固定，避免了懸臂梁結構，保證了單色儀的穩定。
- 專利類型實用新型
- 申請人天津港東科技發展股份有限公司;
- 發明人趙景山;
- 地址300384 天津市南開區華苑產業區鑫茂科技園G座EF單元二層
- 申請號CN201320555201.9
- 申請時間2013年09月06日
- 申請公布號CN203519163U
- 申請公布時間2014年04月02日
- 分類號G01J3/06(2006.01)I;
