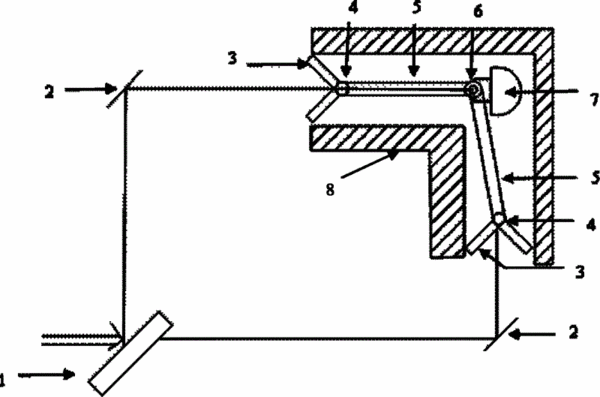

摘要：本實用新型提供一種旋轉式倍光程干涉儀，該干涉儀在分束器和補償板復合結構的兩側呈45度角的水平和豎直兩個方向上分別設有平面反射鏡，與所述平面反射鏡相對應的方向上分別設有立體角反射鏡，二立體角反射鏡分別通過第一旋轉軸承連接連桿，兩連桿之交點通過第二旋轉軸承連接有旋轉羅盤，轉動旋轉羅盤通過連桿帶動水平方向上的一立體角反射鏡在所述通管內進行水平直線的運動，轉動旋轉羅盤通過連桿帶動豎直方向上的另一立體角反射鏡在通管內進行豎直方向的運動。有益效果是該干涉儀借助與旋轉羅盤360度轉動的運動方式及立體角鏡本身固有的光路準直效果，起到了倍增有效光程且達到自準直效果的雙重功效，提高FTIR的分辨率，降低了對導軌的精度要求。實現成本與效益的雙贏結合。
- 專利類型實用新型
- 申請人天津港東科技發展股份有限公司;
- 發明人李奇;王波;
- 地址300384 天津市南開區華苑產業園區鑫茂科技園G座EF單元二層
- 申請號CN201220010800.8
- 申請時間2012年01月11日
- 申請公布號CN202453080U
- 申請公布時間2012年09月26日
- 分類號G01J3/06(2006.01)I;G01J3/45(2006.01)I;
