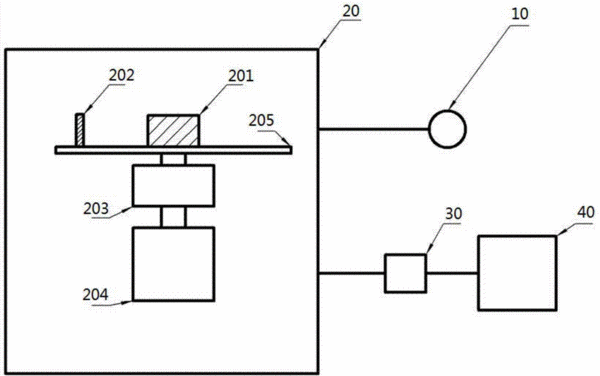

摘要：本發明公開了一種全波段波長掃描系統及光譜曲線繪制的方法。其中，該全波段波長掃描系統包括光源、分光機構、樣品室及光信號采集處理系統，其中分光機構包括光柵、濾光片、光柵驅動電機、光電編碼器及旋轉臺座，其中光柵與濾光片于旋轉臺座上固定安裝，并同軸旋轉；旋轉臺座、光柵驅動電機及光電編碼器基于連接軸同軸連接；光柵連續單方向旋轉，電編碼器用于實時反饋光柵的轉角數據給光信號采集處理系統；光信號采集處理系統用于根據轉角數據及從樣品室輸出的光信號輸出光譜曲線。
- 專利類型發明專利
- 申請人北京普析通用儀器有限責任公司;
- 發明人牛建會;孫金龍;強偉鋒;周艦;尚國強;李浩*;王凌昊;
- 地址101200 北京市平谷區平三路3號
- 申請號CN201310753875.4
- 申請時間2013年12月31日
- 申請公布號CN104748847A
- 申請公布時間2015年07月01日
- 分類號G01J3/06(2006.01)I;G01J3/02(2006.01)I;G01J3/28(2006.01)I;G02B26/04(2006.01)I;
