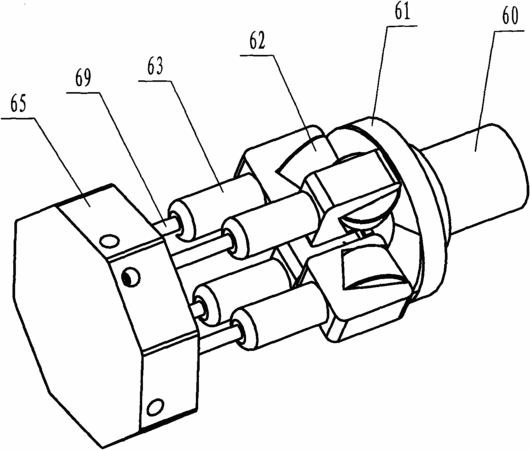

摘要：本發明提供了一種串并聯液相色譜泵，包括具有凸輪軸的凸輪、泵頭、至少四套往復送液機構以及凸輪驅動機構。所述凸輪是端面凸輪，凸輪曲線包括2-5個曲線單元，每個曲線單元包括一條上升曲線和一條下降曲線。所述上升、下降曲線的導程為r＝4v/mnπD2，上升曲線對應的升角x和下降曲線對應的降角y滿足條件：m(x+y)＝360°，其中v表示泵的排量，D表示柱塞直徑，n表示柱塞數量，為大于或等于4的整數，m表示曲線單元數量，為大于或等于2的整數。至少四套往復送液機構布置在凸輪的具有凸輪曲線的一側。隨動輪為圓錐臺形，該隨動輪的任意兩個橫截面的圓周長與相對應位置的凸輪曲線的周長的比值相等。本發明結構簡單、設計加工容易，液體壓力穩定性好。
- 專利類型發明專利
- 申請人北京普析通用儀器有限責任公司;
- 發明人陸振宇;
- 地址101200 北京市平谷區平三路3號
- 申請號CN200910209049.7
- 申請時間2009年10月30日
- 申請公布號CN102052276A
- 申請公布時間2011年05月11日
- 分類號F04B9/04(2006.01)I;G01N30/36(2006.01)I;
