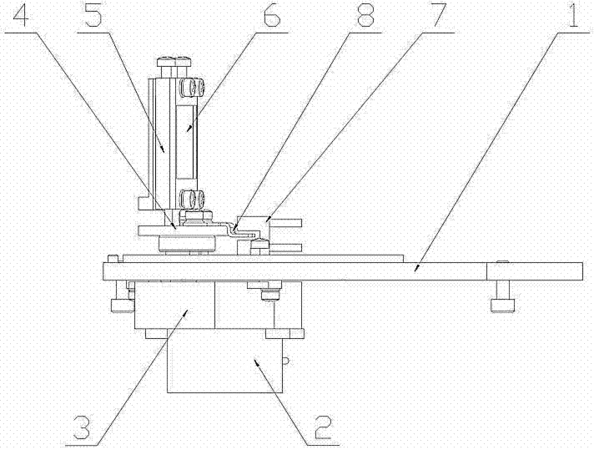

摘要：色譜儀用光柵驅動裝置，在其平臺底板的兩側設置有入口狹縫和出口狹縫，平臺底板的下方固定設置有步進電機，步進電機的輸出端與減速箱的輸入端相連，而減速箱的輸出端與設置在平臺底板上方的光柵軸套相連，在光柵軸套上固定有光柵座，光柵座上設置有光柵，減速箱的輸出端、光柵軸套和光柵座的中軸線相互重合，在平臺底板上方還固定設置有定位光耦，固定在光柵軸套上的定位桿的運動軌跡與定位光耦干涉。這是一種成本低、可靠性高，能夠極大簡化機械結構，節省空間和體積，縮短光路系統波長校準時間，并有效提高波長掃描系統中波長準確性和重復性，改善在色譜應用中對分析樣品定量分析結果可靠性的色譜儀用光柵驅動裝置。
- 專利類型實用新型
- 申請人大連依利特分析儀器有限公司;南京理工大學;
- 發明人王文晶;王風云;王霆;雷武;申爽;唐濤;李彤;
- 地址116023 遼寧省大連市七賢嶺高新園區學子街2-2號
- 申請號CN201220704441.6
- 申請時間2012年12月19日
- 申請公布號CN203069268U
- 申請公布時間2013年07月17日
- 分類號G01J3/06(2006.01)I;G01N30/74(2006.01)I;G02B7/00(2006.01)I;
